| IMPIANTO DI RISCALDAMENTO A PANNELLI RADIANTI | |
| Premessa: il sistema di riscaldamento a pavimento a bassa temperatura impiega l’acqua che circola in una rete di tubi annegati nella soletta del pavimento. I tubi sono in polietilene reticolato con caratteristiche che rimangono inalterate nel tempo. La diffusione del calore nell’ambiente avviene prevalentemente per irraggiamento, soluzione che permette di aumentare la sensazione di comfort e ridurre i consumi energetici. | |
 |
|

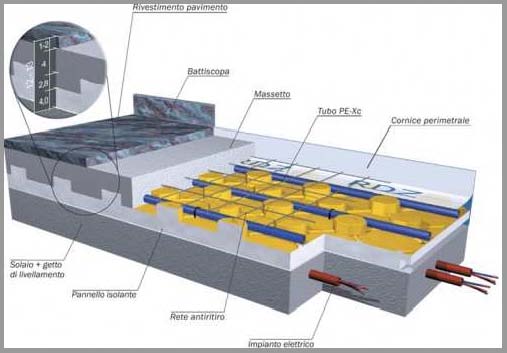

| Schema riassuntivo dell’impianto (clicca sull'immagine per ingrandire) |
|
| Descrizione dell’impianto di riscaldamento: | |
| • Pannello in polistirene espanso stampato in idrorepellenza a celle chiuse rivestito superficialmente con film plastico per protezione all'umidità e per maggiore resistenza alla deformazione da calpestio. |  |
| • Tubo in polietilene ad alta densità reticolato nella sua massa per via elettrofisica, con barriera antiossigeno. |  |
| • Collettori serie "TOP CONTROL" in ottone per la distribuzione dei tubi nei locali, provvisti di misuratori di portata e di temperatura autopulenti per singolo circuito, raccordi iniziali con pozzetti e termometri andata e ritorno [0-60°C]; completi di valvole di intercettazione, detentori micrometrici con individuazione dei locali, gruppi di sfiato e scarico impianto a sfera con portagomma e tappi, staffe disassate con gommini antivibranti per inserimento in armadietto o fissaggio a muro. |
 |
| • Cornice perimetrale con funzione di assorbimento delle dilatazioni del pavimento ed isolamento termoacustico delle pareti. Realizzata in polietilene espanso a struttura cellulare al 100% chiusa, dotata di banda autoadesiva su un lato e di foglio in polietilene accoppiato per evitare infiltrazioni di malta tra cornice e pannello. |
 |
| • Armadietto per collettore serie SLIM in lamiera zincata, spessore 8 cm., coperchio di protezione per intonaci, controtelaio e portina metallica bianca verniciata a polveri con serratura e chiave di sicurezza. |  |
 |
|

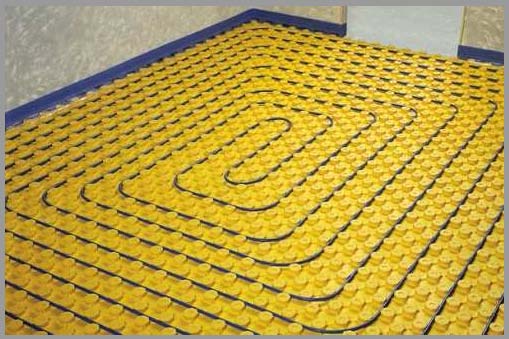

| Posa dei pannelli a pavimento |
|
 |
|

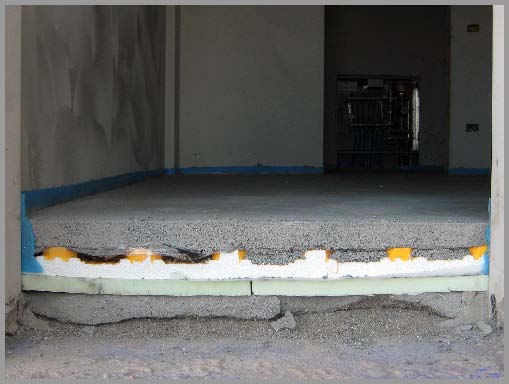

| Posa dell’impianto completato con il getto del massetto | |
